Кое-что о Toyota Sprinter-MARINO & Corolla-CERES
МОДЕЛИ \| ФОТООСМОТР \| ОТЗЫВЫ \| ЭКСПЛУАТАЦИЯ \| ЭЛЕКТРИКА \| РЕМОНТ \| ССЫЛКИ

.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Спринтер-Марино и Королла-Церес
.

.
КОЛЕСНАЯ БАЗА, мм	2465
КОЛЕЯ передняя/задняя, мм	1470/1450
ДОРОЖНЫЙ ПРОСВЕТ, мм	145
РАДИУС РАЗВОРОТА, м	4,8
СНАРЯЖЕННАЯ МАССА, кг	1130
ПОЛНАЯ МАССА, кг	1405
ПОСАДОЧНЫХ МЕСТ	5
ЕМКОСТЬ БЕНЗОБАКА, л	50
ДВИГАТЕЛЬ/МОЩНОСТЬ, л.с.	5A-FE/102
	4A-FE/112
	4A-GE/165
КОЛИЧЕСТВО ЦИЛИНДРОВ, ТИП ГБЦ	4, DOCH
ПРИВОД	передний
ТРАНСМИССИЯ	4 ск АКПП
ТРАНСМИССИЯ	5 или 6 ск.МКПП
.

ОПРЕДЕЛЕНИЕ ГОДА ВЫПУСКА И КОМПЛЕКТАЦИИ ПО FRAME№
.
	На подкапотной табличке выбиты данные о коде модели (комплектации) "MODEL", типу двигателя "ENGINE", номеру кузова "FRAME№" Списав с таблички эти данные можно определить год выпуска и комплектацию автомобиля воспользовавшись VIN-пробивалкой по адресу framno.narod.ru
!!! FRAME№ продублирован на перегородке моторного отсека, над бачком главного тормозного цилиндра.
.
РАСШИФРОВКА КОДА МОДЕЛИ ***
*** материал с сайта www.cc.rim.or.jp/~kawax/
РАСШИФРОВКА MODEL E 1 - A ( 2 ) E ( 3 ) 10 ( 4 ) 1 ( 5 ) - A ( 6 ) T ( 7 ) F ( 8 ) V ( 9 ) F ( 10 ) (A) ( 11 ) <1> признак соответствия стандартам выброса отработавших газов В случае для автомобилей Ceres/Marino, ставится буква "E". < Пример> * E: 53 автомобиля соответствия стандартов выброса отработавших газов (бензин ) * R: 63 автомобиля соответствия стандартов выброса отработавших газов (бензин ) * S: 63 автомобиля соответствия стандартов выброса отработавших газов (Дизельный автомобиль) * X: автомобиль соответствия стандартов выброса отработавших газов 1990 (Дизельный автомобиль) <2> код серии двигателя Двигатель " 1a " "2A" "3A" "4A" "5A" "7a" и так далее - буква "А ". Двигатель "4E", "5Е" и т.д. - буква "Е" <3> код платформы Тойота (Для автомобилей Corolla/Sprinter) - буква "Е" *< 4 5 > поколение автомобиля** Например: AE10 * является " 7-ым поколением " " 70 (4-ое поколение) " " 80 (5-ое поколение) " " 90 (6-ое поколение) " " 100 (7-ое поколение) " " 110 (8-ое поколение) ". < Пример> * 100: 5A-FE, 2c двигатель * 101: 4E-FE, 4A-FE, 4A-GE, 4A-GZE двигатель * 104: 4A-FE, 2c двигатель (седан 4WD) * 100G: 5A-FE двигатель (фургон) * 108g: 3E, 2c двигатель (фургон) * 106v: 2E, 2c двигатель (фургон) * 107v: 3E двигатель (фургон) * 109v: 2c двигатель (фургон 4WD) <6> код признака модельного ряда Для семейства Королла - "A", Спринтер - "B". <7> код типа кузова < Пример> * C: купе седан * E: седан 4 двери * G: 3-х дверный хэтчбэк * T: 4 двери hardtops * W: фургон 4 двери * U: 4 двери длинные фургоны (на два пассажира) * X: фургон 4 двери (2 / 5 пассажиров) <8> код трансмиссии < Пример> * K: МКПП 4 скорости * М.: МКПП 5 скоростей * H: 3-х ступенчатая АКПП * P: 4-х ступенчатая АКПП <9> код комплектации < Пример> * B: DX * D: DX, L и LX * E: SE-limited, X * N: L туризм, GL и XE * G: туризм G, S, SJ и F * Q: SE - g * V: G, GT * X: GT - Z * Z: GT TOP <10> система tопливоснабжения < Пример> * F: Электрически управляемое введение бензина (DOHC EFI) * K: Электрически управляемое введение бензина (DOHC EFI) * R: Электрически управляемое введение бензина + механический кабель(трос) напечатает приложение суперзарядного устройства (DOHC EFI) * S: Обычно карбюратор или обычно топливный жиклер типа качает <11> Код установки пакета доп.оборудования < Пример> * A: Дополнительный пакет * X: L дополнительный и GL дополнительный
.

ВАРИАНТЫ КОМПЛЕКТАЦИИ (MODEL)
	ТИП	ДВИГАТЕЛЬ	ТРАНСМИССИЯ	МОДИФИКАЦИЯ	НАЗВАНИЕ
AE101-BTFVF	G type	4AGE 1600cc 16-valve dohc efi	6F Mtm,6-speed floor shift	032 (1997.04 - )	Sprinter-Marino
AE101-BTMVF			5F Mtm,5-speed floor shift	028 (1992.05 - 1997.04)
AE101-BTPVF			4FC Atm,4-speed floor shift	030 (1992.05 - )
AE101-BTMEK	X type	4AFE 1600cc 16-valve dohc efi	5F Mtm,5-speed floor shift	027 (1992.05 - )
AE101-BTPEK	X type	4AFE 1600cc 16-valve dohc efi	4FC Atm,4-speed floor shift	029 (1992.05 - )
AE100-BTMGK	F type	5AFE 1500cc 16-valve dohc efi	5F Mtm,5-speed floor shift	007 (1992.05 - )
AE100-BTPGK	F type	5AFE 1500cc 16-valve dohc efi	4FC Atm,4-speed floor shift	008 (1992.05 - )
AE100-ATMGK	F type	5AFE 1500cc 16-valve dohc efi	5F Mtm,5-speed floor shift	003 (1992.05 - )	Corolla-Ceres
AE100-ATPGK	F type	5AFE 1500cc 16-valve dohc efi	4FC Atm,4-speed floor shift	004 (1992.05 - )
AE101-ATMEK	X type	4AFE 1600cc 16-valve dohc efi	5F Mtm,5-speed floor shift	016 (1992.05 - )
AE101-ATPEK	X type	4AFE 1600cc 16-valve dohc efi	4FC Atm,4-speed floor shift	018 (1992.05 - )
AE101-ATPVF	G typ	4AGE 1600cc 16-valve dohc efi	4FC Atm,4-speed floor shift	019 (1992.05 - )
AE101-ATMVF			5F Mtm,5-speed floor shift	017 (1992.05 - 1997.04)
AE101-ATFVF			6F Mtm,6-speed floor shift	031 (1997.04 - )

ЦВЕТОВАЯ ГАММА МОДЕЛЬНОГО РЯДА ***

*** материал с сайта www.cc.rim.or.jp/~kawax/

открыть таблицу в новом окне

ДВИГАТЕЛИ ДЛЯ МОДЕЛЕЙ MARINO/CERES (kW (PS) / r.p.m.) ***

*** материал с сайта www.cc.rim.or.jp/~kawax/

Период	Тип G < 4A - GE >		Тип X < 4A - FE >		Тип F < 5A - FE >

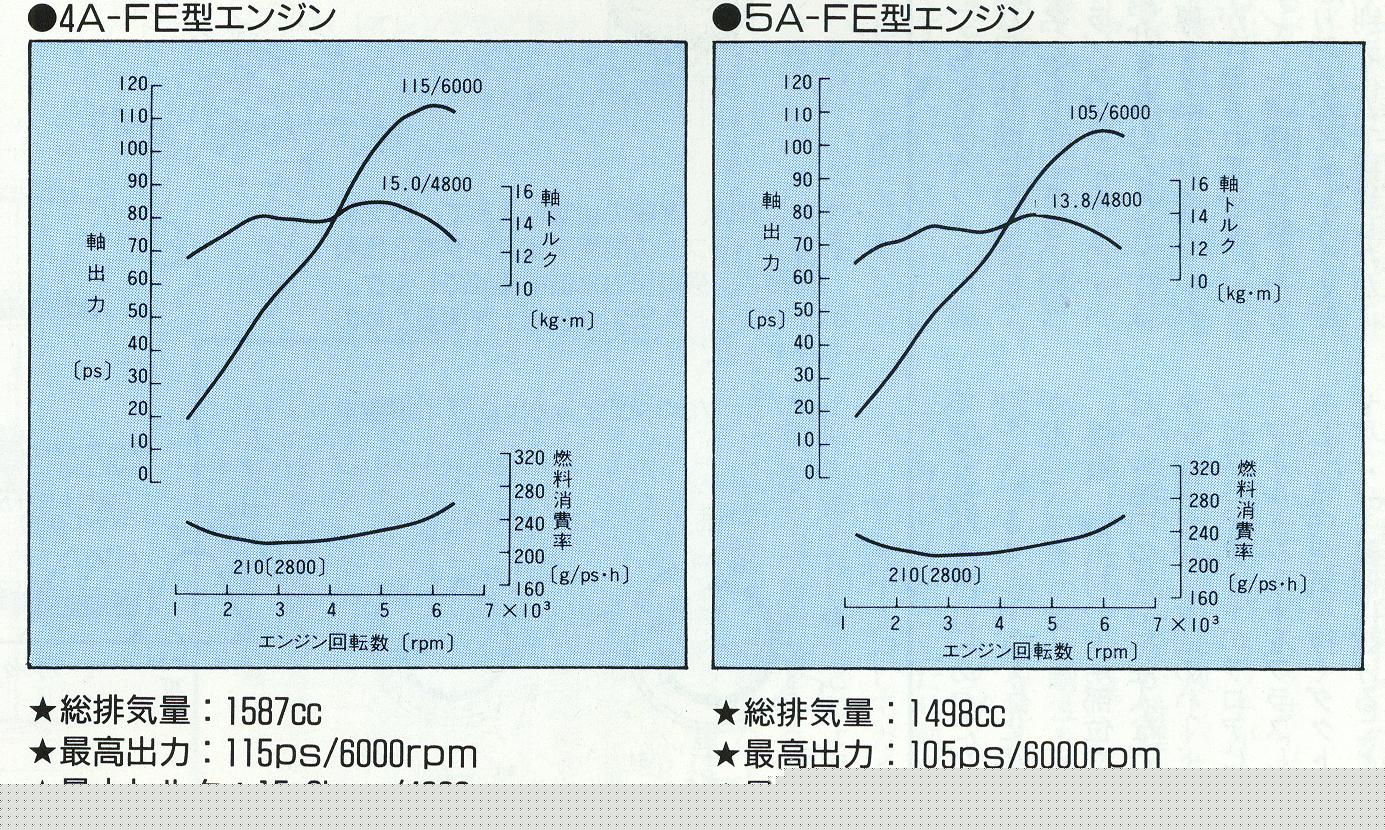

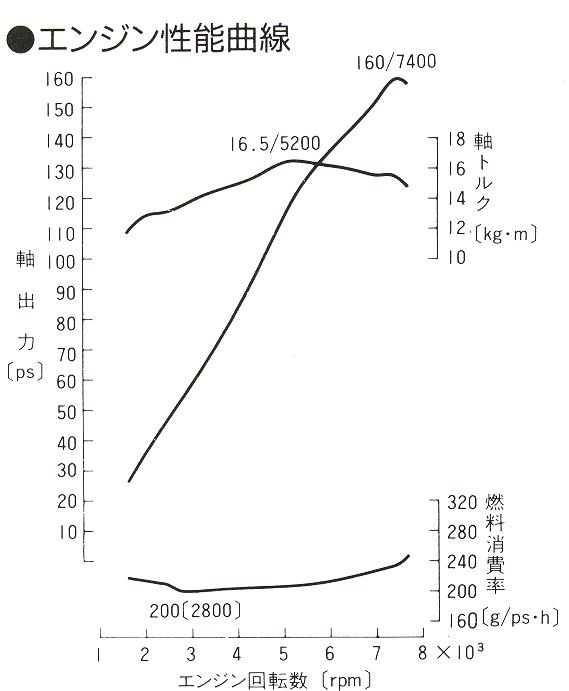

92 (H4)/5 - 94 (H6)/4	117.7 (160) / 7400 161.8 (16.5) / 5200	РИС (37КБ)	84.6 (115) / 6000 147.1 (15.0) / 4800	РИС (375КБ)	77.2 (105) / 6000 135.3 (13.8) / 4800	РИС (375КБ)
94 (H6)/5 - 95 (H7)/4	117.7 (160) / 7400 161.8 (16.5) / 5200	РИС (37КБ)			77.2 (105) / 6000 135.3 (13.8) / 4800	РИС (375КБ)
95 (H7)/5 - 97 (H9)/3	121.4 (165) / 7800 161.8 (16.5) / 5600	РИС (32КБ)			73.6 (100) / 5600 137.3 (14.0) / 4400	н.д. ...
97 (H9)/4 - 98 (H10)/10	121.4 (165) / 7800 161.8 (16.5) / 5600	РИС (32КБ)	80.9 (110) / 5800 149.1 (15.2) / 4600	н.д. ...	73.6 (100) / 5600 137.3 (14.0) / 4400	н.д. ...

НАКЛЕЙКИ НА СТЕКЛАХ

Круглая наклейка означает срок следующего прохождения ежегодного необязательного ТО (заключается в обычной проверке уровней жидкостей и световых приборов и стоит в районе 10 000 йен для простенькой машины). Цвет наклейки это год: -красный 2000 -зелёный 2001 - желтый 2002 -синий 2003 - и далее чередуется. (отсчет идет от 1988-го, например: 2000 = 12) В центре - цифра - год следующего ТО (14=2002 г.) По циферблату - месяц (Четвертый - апрель). Иероглиф сверху от цифры 14 означает: "Проверено; ТО проведено".

Круглая наклейка на заднем стекле слева внизу с изображением автомобиля и цифрами принадлежит обязательной (если владелец проживает в городе) в Японии постоянной парковке. Первые две цифры - это год получения парковочного места. При покупке автомобиля нужно представить справку с места жительства о наличии места для парковки, иначе не продадут. Но если живешь в деревне, например, эта справка не нужна, и соответственно никаких наклеек о парковке на автомобиле не появляется. В провинции большинство авто без этих наклеек.

Квадратная наклейка посередине лобового стекла клеится при прохождении т.н."сякэн" - очередного обязательного технического обслуживания (в отличие от нашего техосмотра авто не только осматривают, но и меняют и регулируют все, что положено). Сроки: новый автомобиль - 3 года, потом через каждые два.. На обратной стороне наклейки ставится дата его прохождения, например: 13 6 23- это означает, ТО был пройден 23 июня 13 (2001) года. Дата следующего прохождения ТО определяется цветом наклейки (-красный=2000 -зелёный=2001 - желтый=2002 -синий=2003 и так далее) и цифрой в квадрате обозначающей месяц.

.
ИТОГО:
.
Попробуем разобраться с примерами на этой странице:
1) Вводим в VIN-пробивалку данные номера кузова/FRAME№ с подкапотной таблички: AE101-5231004	Получаем дату выпуска 06.1994
2) Вводим в VIN-пробивалку данные MODEL AE101-BTPEK	Получаем комплектацию - X type, 4AFE 1600cc 16-valve dohc efi, 4FC Atm,4-speed floor shift, Sprinter-Marino (Спринтер-Марино, X-тип, двигатель 4AFE, 1,6 л., 16-клапанный, двувальный, 4-х скоростная АКПП с ручкой переключения на тоннеле пола)
3) Посмотрим на синюю квадратную наклейку	Последний раз машина проходила "сякэн" 13 6 23, т.е. 23 июня 2001 года. Следующее "сякэн" предстояло пройти (4+синий) в апреле 2003 года.
4) круглая наклейка "с циферблатом"	Следующее (необязательное) ТО надлежит пройти в апреле 2002 (14) года.
5) Круглая наклейка на заднем стекле	Первые две цифры - 94, т.е.скорее всего всю свою японскую жизнь (с 94 года) машина прожила на одной парковке и не меняла своего владельца.
6) Посмотрим данные ПТС - дата: 29.10.2001	Машина была привезена в Москву осенью 2001, значит по приморским дорогам она скорее всего не болталась.
7) Пробег по спидометру - 87000 км	наклейка на двигателе 100000km, говорит о том, что следующую замену ремня ГРМ следует произвести при этом пробеге, - значит текущее значение счетчика спидометра 87000 тоже похоже на правду.
